Refilatrice monolama adatta alla rifilatura longitudinale

Robusto banco in acciaio saldato
Diametro lama fino a 600 mm.

Spessore max taglio 150mm

Tutte le lavorazioni principali di:
– taglio (servoassistito fino a 50 m/min.

– ritorno automatico80 m/min)
– azionamento punzone
– spostamento tavole
– posizionamento battuta e pressori
– vengono fatti con 2 Joystick corredati di pulsante con regolazione velocitàservo-assistita(più si tira il Joystick più aumenta la velocità)

Nel ritorno lama retrattile (sotto il banco) per una maggiore velocità di ciclo (produzione fino al 30% in più)
Catena portacavi con cavi ad altissima resistenza (montiamo il Top di gamma)
5 catene di carico e 5 di scarico, azionate da 2 manipolatori
Punzone pneumatico per un allineamento estremamente veloce delle tavole su linea taglio

Ingombro larghezza 2000 mm. (con battuta 2.600)
Ingombro lunghezza 8900 mm.
Luce taglio utile 5200 mm. (disponibile anche 6200-4200 mm.)
Ingombro altezza utile 1400 mm.
Ingombro altezza totale 2500 mm

Ritorno lama Carro portalama a scorrimento su guide
Binari di guida in acciaio temprati avvitati su banco interamente fresato
Scorrimento su supporti a ricircolo di sfere lubrificati (per una durata praticamente eterna)
Regolabile con Stop automatico a metà corsa per tavole corte

Motore lama standard da 25 HP_18.5 Kw azionato da manipolatore (disponibile da 20 HP_15 Kw. Oppure il 30HP_22 Kw. ma variano gli ingombri)

Lubrificazione guide e supporti tramite centralina automatica

Esempio di impianto con 2 refilatrici

Battuta posizionabile con joystick Posizionamento servoassistito fino a 30m/min
Luce netta max 5.200mm ( disponibile 6.200 e 4.200)
Pressori pneumatici per il bloccaggio del pezzo
Ponte strutturale costruito in tubolare rinforzato
Montata su binari di guida in acciaio temprati e scorrimento su supporti a ricircolo di sfere

In opzione aggiunta per Battuta mobile:

BASE:

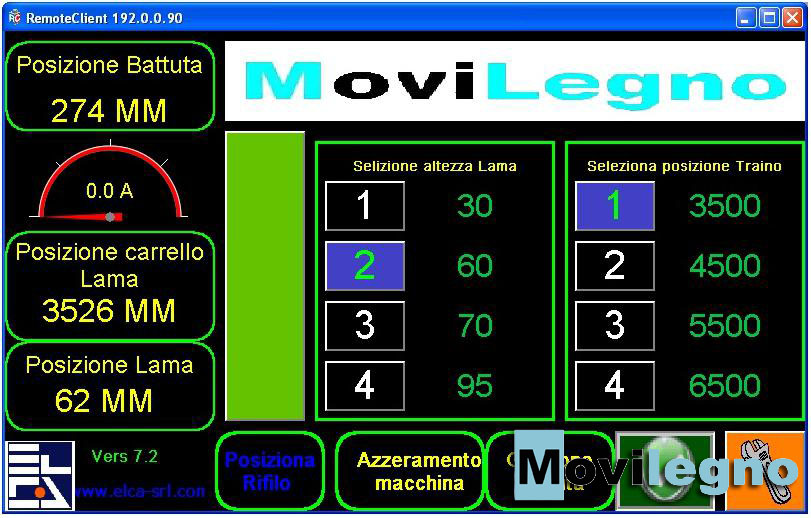

* Posizionatore battuta:
* Tastiera numerica con richiamo memorie più frequenti
* Visualizzazione della distanza della battuta dalla lama

PLUS:

* Base + : scarico automatico, dopo il taglio, con preselezione se scarto o tavola
* Rilevamento quota assoluta e taglio calcolando quanti tavole si possono a seconda delle varielarghezze preimpostate (viene già calcolato anche lo spessore lama come sul carro segatronchi)
